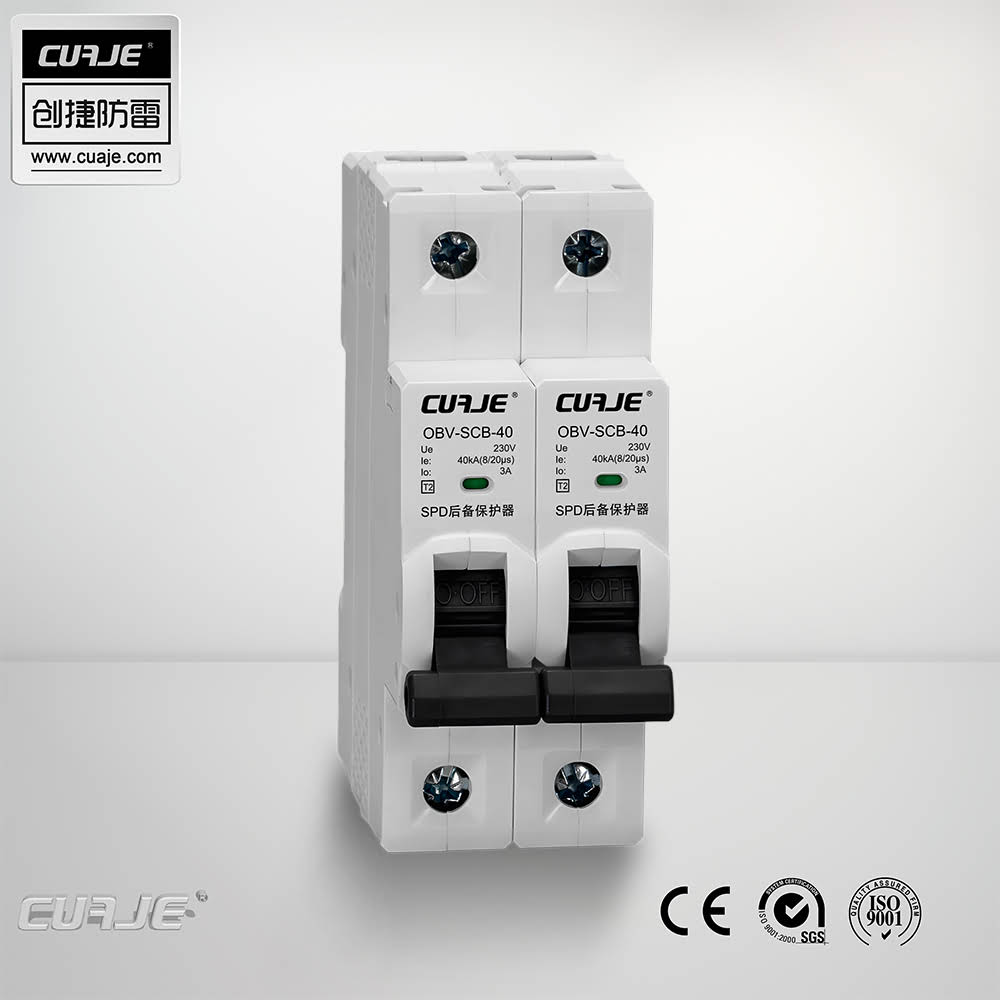

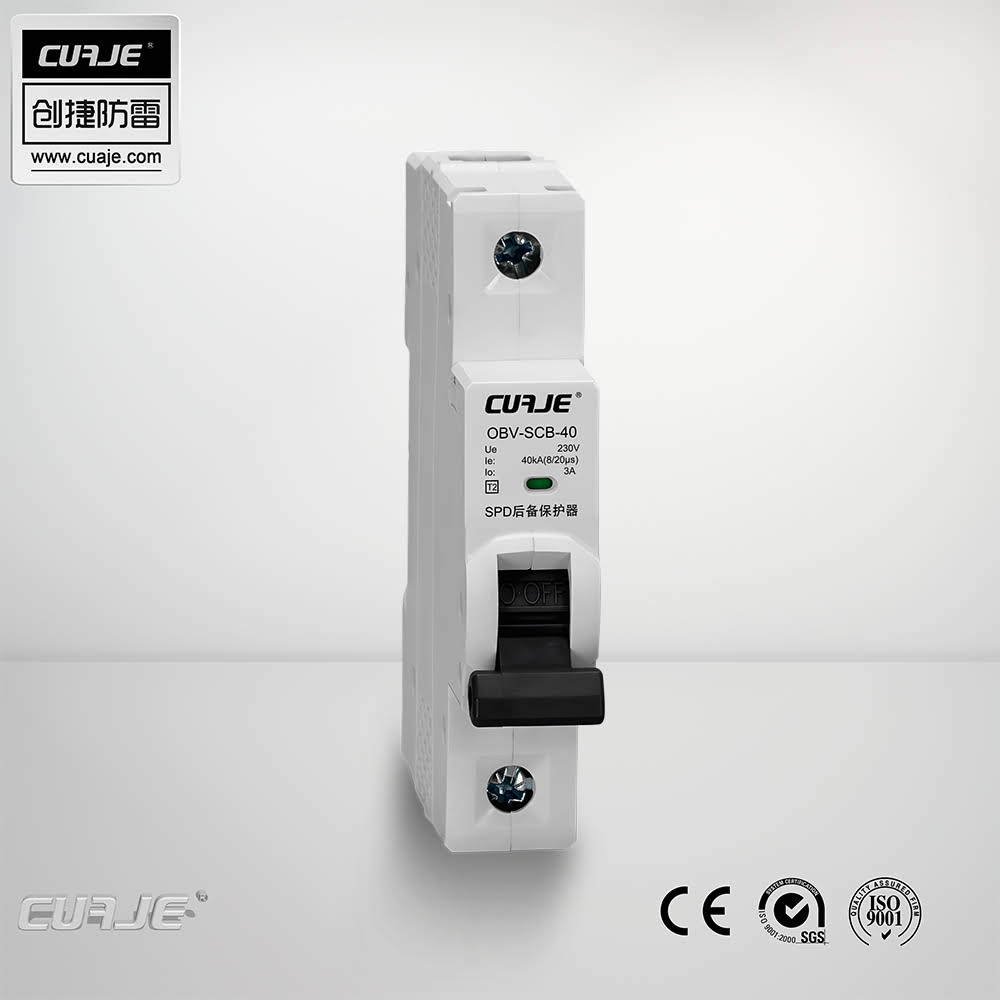

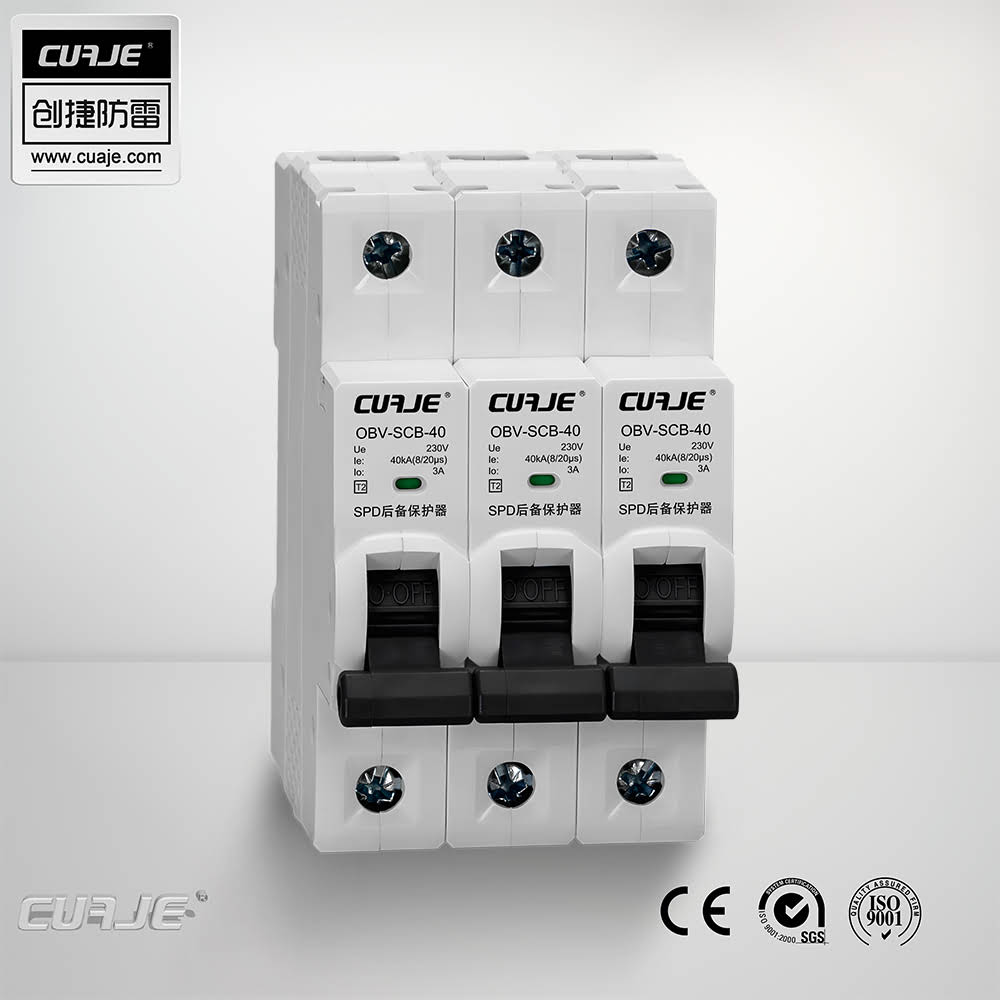

SCB-SPD电涌后备保护装置专为电源系统的I级、II级、III级防雷防护设计，为SPD（电涌保护器/防雷器）提供专业化后备保护，通过快速脱扣机制确保防雷系统安全运行。
产品说明
SPD专用SCB智能后备保护装置是专为电涌保护系统设计的安防组件，通过双重保护机制有效解决：SPD因老化或电网异常导致的起火风险；传统熔断器/断路器在雷击工况下的保护失效问题。该装置可确保电压开关型与限制型SPD在恶劣环境下稳定工作，完全规避传统外置脱离器的动作盲区，为低压配电系统提供全天候安全防护。
产品特点
1、参量控制脱扣机构，对通过电流实现选择性分断；
2、冲击电流残压低，能与熔断器媲美；
3、高能触头，使用寿命长；
4、微断外型、体积小，方便断电对SPD进行检测；
5、规格全、满足在T1、T2、T3级SPD配套；
6、35mm卡轨安装，符合世界各地安装需要；
选型订货
产品型号 | 保护器级别 | Iimp/In | Imax | 单片宽度 |
OBV-SCB-100 | T1/T2 | ≤25kA(10/350) | ≤100kA(8/20) | 18mm |
OBV-SCB-80 | T2 | ≤40kA(8/20) | ≤80kA(8/20) | 18mm |
OBV-SCB-60 | T2 | ≤30kA(8/20) | ≤60kA(8/20) | 18mm |
OBV-SCB-40 | T2/T3 | ≤20kA(8/20) | ≤40kA(8/20) | 18mm |
主要技术参数
SCB技术参数 | T1/T2级 | T2级 | T2级 | T2/T3级 |
型号 | OBV-SCB-100 | OBV-SCB-80 | OBV-SCB-60 | OBV-SCB-40 |
短路分断能力lcs | 100kA | 50kA | 35kA | 20kA |
额定工作电压 Ue | 230V/400VAC | 230V/400VAC | 230V/400VAC | 230V/400VAC |
额定绝缘电压 Ui | 400VAC | 400VAC | 400VAC | 400VAC |
最大耐受冲击电流Iemax | 100kA(8/20) | 80kA(8/20) | 60kA(8/20) | 40kA(8/20) |
标称耐受冲击电流In | 25kA(10/350) | ≤40kA(8/20) | ≤30kA(8/20) | ≤20kA(8/20) |
工频脱扣电流Ii | 3±1A | 3±1A | 3±1A | 3±1A |
机械寿命 | 1000次 | 1000次 | 1000次 | 1000次 |
端子最大接线 | 25mm2 | 25mm2 | 25mm2 | 25mm2 |
外壳防护等级 | Ip20 | Ip20 | Ip20 | Ip20 |
工作环境温度 | -25℃~60℃ | -25℃~60℃ | -25℃~60℃ | -25℃~60℃ |
工作环境湿度(室温) | 20%~90%RH | 20%~90%RH | 20%~90%RH | 20%~90%RH |
安装轨道 | EN60715(35MM) | EN60715(35MM) | EN60715(35MM) | EN60715(35MM) |
