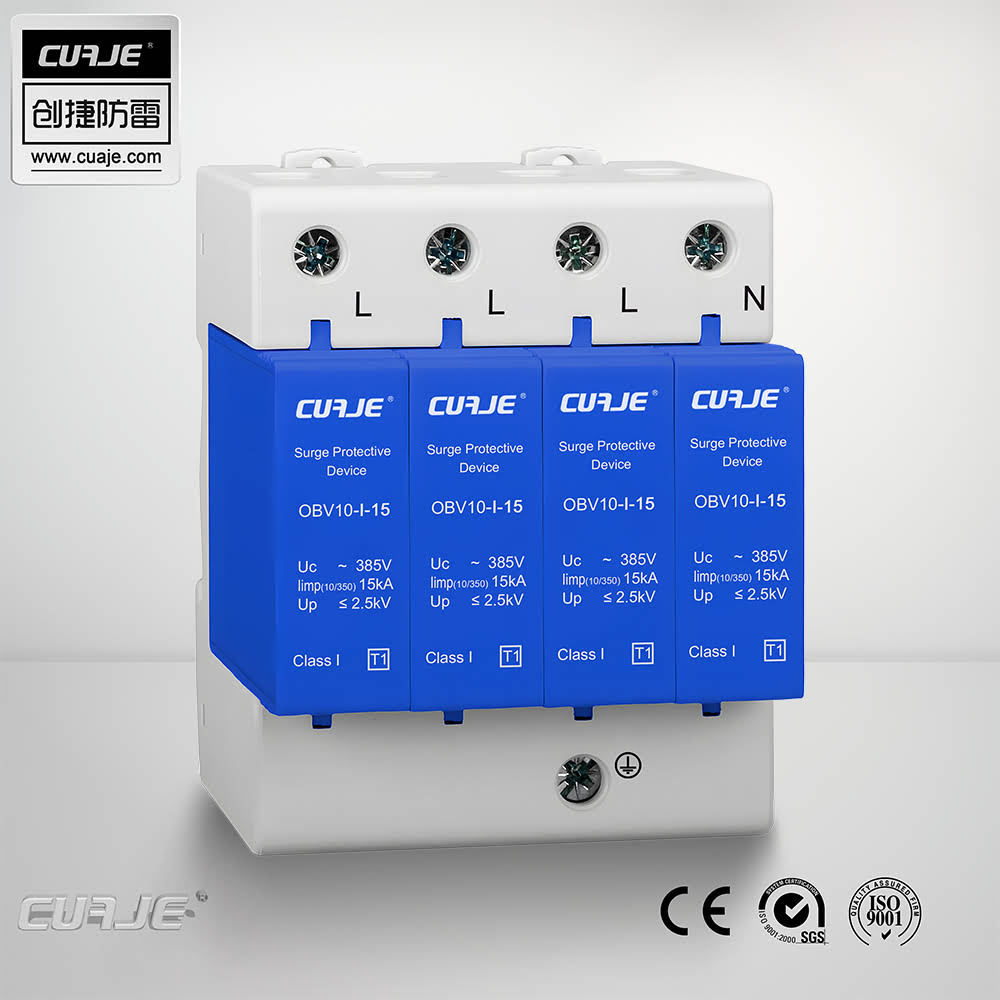

一级电源防雷器（10/350）Iimp15KA OBV10-I-15/385/4P（小款）

OBV10-I-15(小款) I类电源防雷器是符合IEC标准的I级浪涌保护器，采用10/350μs测试波形，冲击放电电流达12.5kA/15kA，专为配电系统首级防雷设计。该产品能有效防护直击雷等强电涌冲击，为电力设施提供可靠保护。

产品说明

OBV10-I-15（小型款）防雷器依据GB/T 18802.1和IEC 61643-11标准中I级防雷器的技术要求，采用可插拔模块化结构设计。该浪涌保护器凭借卓越的低残压性能，能够与后级限压型防雷设备形成理想的防护配合，为TT和TN-S制式供电系统中的电力设备提供完善的雷电防护保障。特别针对空间受限的小型配电柜应用场景，产品采用紧凑型结构设计，在确保防护效能的同时大幅优化了安装空间需求，其便捷的维护特性使其成为现代电力系统防雷保护的优选方案。

产品特点

吸能本领大(10/350μs)15KA，限制电压低；

响应速度快；

有效切断续流；

35mm标准导轨安装。

产品应用和安装位置

    本产品为一端口户内式固定安装SPD，产品依据GB50057和GB/T 18802.1等现行国家标准而设计的；具有冲击电流大(Iimp:15KA)、低残压(Up:2.5KV)等优点，合理的设计、该产品采用高能元器件因此可用于对灭弧、断续流特别高的第一级防雷场所。

   产品安装在LPZOA或LPZOB与LPZ1区交界处，或在电源引入的总配电箱（柜）处，采用35mm标准导轨安装。连接导轨采用6~35mm²的多股铜质软线。接地线应采用16mm²以上的双色导线，长度不大500mm。

   产品设计和订货须知：用户在产品设计和订货时，应详细标明产品型号、数量。例如：OBV10-I-15/385/4P,8台。

主要技术参数
